Triton 内存与数据搬运

前言

在上一节中，我们学习了 Triton 的核心编程范式，理解了 Program Instance 的概念，掌握了用 tl.arange 进行向量化操作，也学会了用 mask 处理边界。但当时我们只处理了简单的 1D 向量操作。

真实世界的应用往往更复杂：我们需要处理多维数据（如图像的 2D 矩阵），需要理解内存布局对性能的影响，还需要处理更复杂的边界情况（如 padding）。

这一节，我们将学习 Triton 的内存管理和数据搬运机制。

期望在阅读完本文后，你能够：

• 理解多维数组的 stride 概念，掌握 2D 地址计算方法
• 理解内存连续性对性能的影响
• 掌握 Triton 的高级加载参数（cache_modifier、eviction_policy）

一、从 1D 到 2D - 指针与多维地址计算

还记得 Triton 01 中的向量加法吗？我们用 offsets = pid * BLOCK_SIZE + tl.arange(0, BLOCK_SIZE) 来计算一维索引。

现在，如果我们需要处理一个矩阵，应该怎么办？

1.1 任务描述

给定一个 M×N 的矩阵 A，计算其转置 B = A^T。

这是一个经典的 2D 操作，能很好地展示多维地址计算。在内存中，矩阵是按行优先顺序存储的。例如，一个 3×4 的矩阵：

A = [[1,  2,  3,  4],
     [5,  6,  7,  8],
     [9, 10, 11, 12]]

在内存中的实际布局是：[1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12]

如果要访问 A[i][j]（第 i 行，第 j 列），内存地址是：

物理地址 = base_ptr + i * N + j

这里的关键概念是 stride（步长）：

• 行 stride = N（每行的元素数，跨过一行需要移动 N 个位置）
• 列 stride = 1（每列的元素间隔）

1.2 CUDA 实现

在 CUDA 中，处理 2D 数据需要使用 2D grid 和 2D block：

__global__ void transpose_cuda(float *A, float *B, int M, int N) {
    // 每个线程计算自己的 2D 坐标
    int row = blockIdx.y * blockDim.y + threadIdx.y;
    int col = blockIdx.x * blockDim.x + threadIdx.x;

    // 边界检查
    if (row < M && col < N) {
        B[col * M + row] = A[row * N + col];  // 转置：行列交换
    }
}

在 CUDA 中，每个线程处理一个元素。你需要：

• 用 dim3 定义 2D 的 block 和 grid
• 通过 threadIdx.x/y 和 blockIdx.x/y 计算每个线程的坐标
• 用 if (row < M && col < N) 做边界检查
• 手动计算转置后的索引

1.3 Triton 实现

在 Triton 中，咱们不需要一个个线程地思考，而是以数据块为单位：

@triton.jit
def transpose_triton(
    a_ptr, b_ptr,
    M, N,
    stride_am, stride_an,  # A 的行 stride 和列 stride
    stride_bm, stride_bn,  # B 的行 stride 和列 stride
    BLOCK_SIZE_M: tl.constexpr,
    BLOCK_SIZE_N: tl.constexpr,
):
    # 1. 获取 2D Program ID
    pid_m = tl.program_id(axis=0)  # 行方向的 Program ID
    pid_n = tl.program_id(axis=1)  # 列方向的 Program ID

    # 2. 计算当前块负责的行列范围（向量化）
    rows = pid_m * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)
    cols = pid_n * BLOCK_SIZE_N + tl.arange(0, BLOCK_SIZE_N)

    # 3. 创建 2D mask（broadcast 机制）
    mask = (rows[:, None] < M) & (cols[None, :] < N)

    # 4. 计算指针并加载数据
    a_ptrs = a_ptr + (rows[:, None] * stride_am + cols[None, :] * stride_an)
    a = tl.load(a_ptrs, mask=mask)

    # 5. 存储（转置：交换 rows 和 cols 的位置）
    b_ptrs = b_ptr + (cols[None, :] * stride_bm + rows[:, None] * stride_bn)
    tl.store(b_ptrs, a, mask=mask)

核心变化

从 1D 到 2D，主要有三个变化：

1D（向量加法）	2D（矩阵转置）
pid = tl.program_id(0)	pid_m = tl.program_id(0), pid_n = tl.program_id(1)
offsets = pid * BLOCK_SIZE + tl.arange(0, BLOCK_SIZE)	rows = ..., cols = ...（两个独立的偏移数组）
mask = offsets < n_elements	mask = (rows[:, None] < M) & (cols[None, :] < N)

Broadcast 机制

这里有个非常重要的技巧：Broadcast（广播）

rows = pid_m * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)  # 形状: (BLOCK_SIZE_M,)
cols = pid_n * BLOCK_SIZE_N + tl.arange(0, BLOCK_SIZE_N)  # 形状: (BLOCK_SIZE_N,)

# 添加新维度后：
rows[:, None]  # 形状: (BLOCK_SIZE_M, 1)
cols[None, :]  # 形状: (1, BLOCK_SIZE_N)

# 相加后自动 broadcast 到 (BLOCK_SIZE_M, BLOCK_SIZE_N)
mask = (rows[:, None] < M) & (cols[None, :] < N)

这种 broadcast 机制让我们能够用简洁的代码生成 2D 的坐标网格，而不需要像 CUDA 那样写两层循环。

note

Broadcast 是如何编译的？

你可能会担心：rows[:, None] * stride + cols[None, :] 这种操作会不会在运行时构造大数组？

完全不会，Triton 编译器会将这个 broadcast 操作展开为标量代码，而不是运行时构造 2D 数组。编译器知道 rows 和 cols 的编译时值，会直接生成对应内存访问指令。

对于 BLOCK_SIZE=64 的情况，编译后类似：

// 伪代码
for (int i = 0; i < 64; i++) {
    for (int j = 0; j < 64; j++) {
        ptr[i][j] = base + (pid_m * 64 + i) * stride_am + (pid_n * 64 + j) * stride_an;
    }
}

然后编译器会进一步优化这个循环，自动进行内存合并访问（coalescing），让相邻线程访问相邻内存。

二、内存连续性与访问模式

理解了 2D 地址计算后，咱们来看看一个对性能影响巨大的因素：内存连续性。

2.1 什么是内存连续性

在 GPU 编程中，有一个非常重要的性能优化原则：Memory Coalescing。

简单来说，当相邻的线程访问相邻的内存地址时，GPU 可以将这些访问合并为一个大的内存事务，从而大幅提高带宽利用率。

好例子 vs 坏例子：

# 好的访问：连续访问
x = torch.randn(1024, 1024, device='cuda')
print(x.is_contiguous())  # True
# 在内存中：[x[0,0], x[0,1], ..., x[0,1023], x[1,0], x[1,1], ...]

# 坏的访问：转置后不连续
y = x.T  # 转置
print(y.is_contiguous())  # False
# 在内存中：[x[0,0], x[1,0], ..., x[1023,0], x[0,1], x[1,1], ...]

2.2 实验对比

让我们用实际代码看看连续性对性能的影响：

@triton.jit
def vector_add_contiguous(x_ptr, y_ptr, out_ptr, n_elements, BLOCK_SIZE: tl.constexpr):
    """连续访问版本"""
    pid = tl.program_id(0)
    offsets = pid * BLOCK_SIZE + tl.arange(0, BLOCK_SIZE)
    mask = offsets < n_elements

    x = tl.load(x_ptr + offsets, mask=mask)
    y = tl.load(y_ptr + offsets, mask=mask)
    out = x + y
    tl.store(out_ptr + offsets, out, mask=mask)


@triton.jit
def vector_add_strided(x_ptr, y_ptr, out_ptr, n_elements, stride, BLOCK_SIZE: tl.constexpr):
    """跨步访问版本"""
    pid = tl.program_id(0)
    offsets = pid * BLOCK_SIZE + tl.arange(0, BLOCK_SIZE)
    mask = offsets < n_elements

    # 跨步访问（非连续）
    x = tl.load(x_ptr + offsets * stride, mask=mask)
    y = tl.load(y_ptr + offsets * stride, mask=mask)
    out = x + y
    tl.store(out_ptr + offsets * stride, out, mask=mask)

性能测试结果：

Size    | Stride | Time (ms) | Slowdown
--------|--------|-----------|----------
5242880 |      1 |      0.02 |   1.00x
5242880 |      2 |      0.04 |   2.09x
5242880 |      4 |      0.08 |   3.98x
5242880 |      8 |      0.15 |   7.79x

可以看到，随着 stride 增大，访问速度明显下降

note

为什么 stride 越大越慢？

GPU 的内存访问是以事务为单位的。一个 warp（32 个线程）访问连续的 32 个 float（128 字节）时，可以合并为单个内存事务。

但当 stride=8 时，这 32 个线程访问的是间隔 8 个元素的数据：

线程 0: addr[0]
线程 1: addr[8]
线程 2: addr[16]
...

这些地址跨越了多个 cache line，GPU 需要发起多个内存事务，浪费了大量带宽。

Triton 编译器会尽量优化访问模式，但如果数据本身的内存布局不连续，编译器也无力回天。所以保持输入 tensor 的连续性非常重要。

2.3 如何检查和修复

PyTorch 提供了方便的 API：

# 检查连续性
x = torch.randn(1024, 1024, device='cuda')
print(x.is_contiguous())  # True

y = x.T  # 转置
print(y.is_contiguous())  # False

# 查看实际内存布局
print(x.stride())  # (1024, 1) - 行优先，连续
print(y.stride())  # (1, 1024) - 列优先，不连续

# 使其连续
y_contiguous = y.contiguous()
print(y_contiguous.is_contiguous())  # True

在 Triton 中，stride 信息是通过参数传递给 kernel 的：

transpose_triton[grid](
    a, b,
    M, N,
    a.stride(0), a.stride(1),  # 获取实际的 stride 值
    b.stride(0), b.stride(1),
    BLOCK_SIZE_M=64,
    BLOCK_SIZE_N=64,
)

2.4 性能优化建议

1. 尽量使用连续的 tensor：在 PyTorch 中使用 .contiguous() 确保内存连续
2. 注意转置操作：转置后的 tensor 通常不连续，考虑是否真的需要转置
3. 避免频繁的切片：切片可能产生不连续的 tensor
4. 使用 stride 参数：Triton 支持任意 stride，但性能会受影响

三、向量化加载与存储进阶

在上一篇文章中，我们只用了 tl.load(ptr, mask=mask) 的基础形式。实际上，tl.load 还有很多强大的参数可以帮助我们优化性能。

3.1 tl.load 的高级参数

tl.load(
    pointer,           # 指针（标量或向量）
    mask=None,         # 边界掩码
    other=None,        # mask=False 时的默认值
    cache_modifier="", # 缓存控制 hint
    eviction_policy="",# 缓存驱逐策略
)

3.2 cache_modifier 详解

cache_modifier 参数告诉 GPU 的缓存系统如何处理这些数据。

修饰符	含义	缓存层级	使用场景
""	默认	硬件决定	通用场景
".ca"	Cache at All Levels	L1 + L2	数据会被当前 Program 多次访问
".cg"	Cache at Global Level	L2	数据会被多个 Program 复用
".cs"	Cache Stream	不缓存	数据只访问一次，流式处理

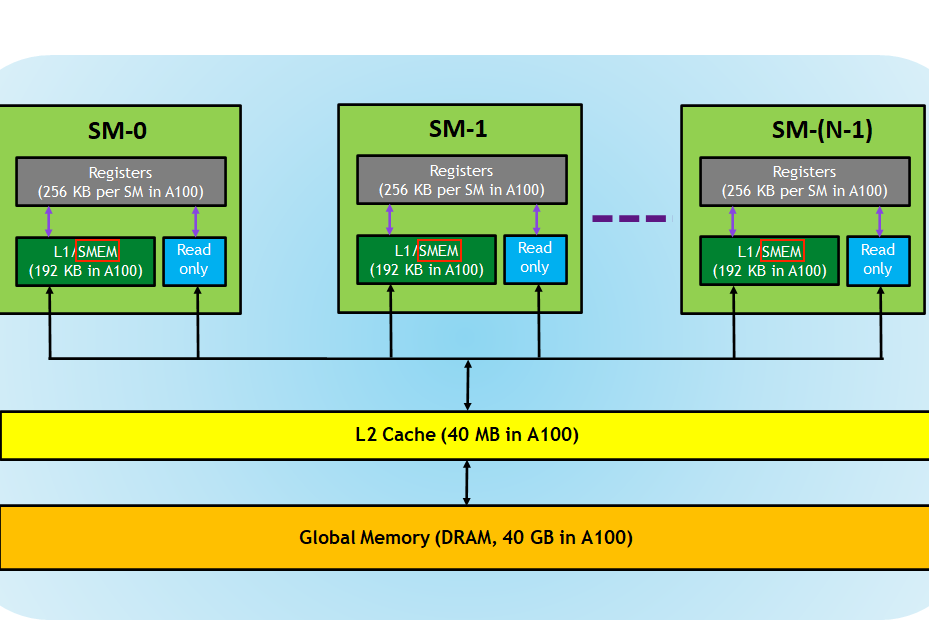

原理：GPU 缓存层次结构

现代 GPU 有多层缓存：

cache_modifier 就是在提示 Triton：这个数据应该放在哪一层缓存最合适

让我们看一个完整的矩阵乘法例子：

@triton.jit
def matmul_kernel(
    a_ptr, b_ptr, c_ptr,
    M, N, K,
    stride_am, stride_ak,
    stride_bk, stride_bn,
    stride_cm, stride_cn,
    BLOCK_SIZE_M: tl.constexpr,
    BLOCK_SIZE_N: tl.constexpr,
    BLOCK_SIZE_K: tl.constexpr,
):
    pid = tl.program_id(0)
    pid_m = pid // (triton.cdiv(N, BLOCK_SIZE_N))
    pid_n = pid % (triton.cdiv(N, BLOCK_SIZE_N))

    # 当前块负责的输出范围
    rm = pid_m * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)
    rn = pid_n * BLOCK_SIZE_N + tl.arange(0, BLOCK_SIZE_N)

    accumulator = tl.zeros((BLOCK_SIZE_M, BLOCK_SIZE_N), dtype=tl.float32)

    # 分块计算：沿着 K 维度切分
    for k in range(0, K, BLOCK_SIZE_K):
        rk = k * BLOCK_SIZE_K + tl.arange(0, BLOCK_SIZE_K)

        # A 的块：形状 (BLOCK_SIZE_M, BLOCK_SIZE_K)
        a_ptrs = a_ptr + (rm[:, None] * stride_am + rk[None, :] * stride_ak)

        # B 的块：形状 (BLOCK_SIZE_K, BLOCK_SIZE_N)
        b_ptrs = b_ptr + (rk[:, None] * stride_bk + rn[None, :] * stride_bn)

        mask = (rm[:, None] < M) & (rn[None, :] < N) & (rk[None, :] < K)

        # A 的这个块在当前 k 迭代中只访问一次
        # 下一次循环 (k+1) 会加载完全不同的数据
        a = tl.load(a_ptrs, mask=mask, other=0.0, cache_modifier=".ca")

        # B 的这个块会被多个 output 块复用
        # 不同的 (pid_m, pid_n) 可能访问相同的 B 块
        b = tl.load(b_ptrs, mask=mask, other=0.0, cache_modifier=".cg")

        accumulator += tl.dot(a, b)

    # 存储结果
    cm = pid_m * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)
    cn = pid_n * BLOCK_SIZE_N + tl.arange(0, BLOCK_SIZE_N)

    # 输出 mask（不需要检查 K 维度）
    out_mask = (cm[:, None] < M) & (cn[None, :] < N)
    c_ptrs = c_ptr + (cm[:, None] * stride_cm + cn[None, :] * stride_cn)

    tl.store(c_ptrs, accumulator, mask=out_mask)


# Host 端调用
def matmul(a: torch.Tensor, b: torch.Tensor) -> torch.Tensor:
    """
    矩阵乘法：C = A @ B

    Args:
        a: (M, K) tensor
        b: (K, N) tensor

    Returns:
        (M, N) tensor
    """
    M, K = a.shape
    K2, N = b.shape
    assert K == K2, "矩阵维度不匹配"

    c = torch.empty(M, N, device=a.device, dtype=a.dtype)

    # Grid 配置
    grid = lambda meta: (
        triton.cdiv(M, meta['BLOCK_SIZE_M']) * triton.cdiv(N, meta['BLOCK_SIZE_N']),
    )

    # 启动 kernel
    matmul_kernel[grid](
        a, b, c,
        M, N, K,
        a.stride(0), a.stride(1),
        b.stride(0), b.stride(1),
        c.stride(0), c.stride(1),
        BLOCK_SIZE_M=64,
        BLOCK_SIZE_N=64,
        BLOCK_SIZE_K=32,
    )

    return c

A 矩阵：对于固定的 (pid_m, pid_n)，在循环中每次 k 迭代加载的是 A 的不同列块。当前 k 加载的数据在 k+1 时不会再被用到。虽然 A 的数据可能会被同一行的不同 pid_n 访问和复用，但当前 Program 内部不会复用，所以使用 .ca 确保 L1/L2 缓存。

B 矩阵：不仅当前循环中需要访问，而且 B 的同一块数据会被同一列的不同 pid_m 访问和复用。使用 .cg 可以让它优先留在 L2 缓存中，供其他 Program 复用。

note

cache_modifier 如何影响 PTX？

当你指定 cache_modifier=".cg" 时，Triton 会生成不同的 PTX 指令：

// 默认
ld.global.f32 {%r1}, [%ptr];

// .cg (Cache at Global level - L2)
ld.global.cg.f32 {%r1}, [%ptr];

// .ca (Cache All - L1 + L2)
ld.global.ca.f32 {%r1}, [%ptr];

这些是 PTX 的缓存操作符，直接控制 GPU 的 L1/L2 缓存行为。.cg 告诉 GPU 这个数据值得留在 L2 缓存中，.ca 则表示连 L1 也值得缓存。

Triton 编译器会自动将这些 hints 转换为对应的 PTX 指令，无需你手动编写汇编。 当然了你不写也不代表 Triton 编译器不会自动优化，这一点在完成课后作业的过程中会有更深刻的体会。

3.3 eviction_policy 的使用

eviction_policy 控制缓存行的替换策略。

策略	含义	使用场景
"evict_first"	优先驱逐	临时数据、只读一次
"evict_last"	最后驱逐	需要保留的数据

示例：

# 只读数据，用完后立即驱逐
data = tl.load(
    input_ptr + offsets,
    mask=mask,
    other=0.0,
    eviction_policy="evict_first"
)

tip

cache hints 的效果因 GPU 架构和数据访问模式而异，需要实际测试来确定最佳策略。在大多数情况下，使用默认策略即可，只有在性能瓶颈明显时才考虑手动调整。

四、高级工具：tl.make_block_ptr

前面我们学习了如何手动计算 2D/多维张量的地址。但实际上 Triton 提供了一个更强大的工具：tl.make_block_ptr。

4.1 什么是 Block Pointer

tl.make_block_ptr 是一个专门用于处理多维张量访问的高级工具。它可以：

• 自动处理多维地址计算
• 支持任意维度的张量
• 自动优化内存访问模式

4.2 基本用法

@triton.jit
def using_block_ptr(...):
    # 创建一个 2D block pointer
    a_ptr = tl.make_block_ptr(
        base=a_ptr,              # 基地址
        shape=(M, N),            # 张量形状
        strides=(stride_am, stride_an),  # stride
        offsets=(pid_m * BLOCK_SIZE_M, pid_n * BLOCK_SIZE_N),  # 当前块偏移
        block_shape=(BLOCK_SIZE_M, BLOCK_SIZE_N),  # 块大小
        order=(1, 0),            # 维度顺序：列连续（Row-Major）
    )

    # 加载数据（注意：必须显式指定 boundary_check！）
    a = tl.load(a_ptr, boundary_check=(0, 1), padding_option="zero")

    # 使用数据
    result = a * 2.0

注意使用 tl.make_block_ptr 时，tl.load 不会自动处理边界 你必须显式指定 boundary_check 参数，否则当矩阵尺寸不是 BLOCK_SIZE 的倍数时，代码会越界访问或读取错误数据。

4.3 在循环中使用 Block Pointer

Block Pointer 真正的优势在于循环迭代。普通指针需要手动计算 ptr += stride，而 Block Pointer 有专属的神器：tl.advance。

普通指针的循环（需要手动计算偏移）：

@triton.jit
def matmul_manual_pointer(...):
    for k in range(0, K, BLOCK_SIZE_K):
        # 手动计算下一块的地址
        a_ptrs = a_ptr + (rm[:, None] * stride_am + (k * BLOCK_SIZE_K + tl.arange(0, BLOCK_SIZE_K))[None, :] * stride_ak)
        a = tl.load(a_ptrs, mask=mask, other=0.0)
        # ... 计算 ...

Block Pointer 的循环（自动前进）：

@triton.jit
def matmul_block_ptr(...):
    # 初始化 Block Pointer
    a_block_ptr = tl.make_block_ptr(
        base=a_ptr,
        shape=(M, K),
        strides=(stride_am, stride_ak),
        offsets=(pid_m * BLOCK_SIZE_M, 0),
        block_shape=(BLOCK_SIZE_M, BLOCK_SIZE_K),
        order=(1, 0),
    )

    for k in range(0, K, BLOCK_SIZE_K):
        # 加载当前块
        a = tl.load(a_block_ptr, boundary_check=(0, 1), padding_option="zero")

        # ... 计算 ...

        # 移动到下一个 K 块（沿着第 1 维移动 BLOCK_SIZE_K）
        a_block_ptr = tl.advance(a_block_ptr, (0, BLOCK_SIZE_K))

tl.advance 会更新 Block Pointer 的内部状态，使其指向下一个逻辑块，完全不需要手动计算复杂的 stride 偏移。这在矩阵乘法、卷积等需要反复遍历张量的场景中非常方便。

note

Triton 如何自动优化内存访问？

tl.advance(a_block_ptr, (0, BLOCK_SIZE_K)) 不会运行时计算复杂地址。

Block Pointer 是一个编译期抽象，它记录了：

• 基地址指针
• 各维度的 stride
• 当前块偏移

tl.advance 只需要更新偏移量，编译器会直接生成：

// 假设沿着第二维移动 BLOCK_SIZE_K
add.u64 %ptr, %base_ptr, %new_offset;  // 单个加法指令

相比手动计算 ptr += stride0 * delta0 + stride1 * delta1，效率完全相同，但代码更清晰，不易出错。

4.4 tl.store 的特殊说明

使用 Block Pointer 写入时有一个重要的限制：tl.store 不支持 padding_option。

# 读取时可以指定 padding_option
a = tl.load(a_block_ptr, boundary_check=(0, 1), padding_option="zero")

# 写入时不能指定 padding_option
# tl.store(c_block_ptr, result, boundary_check=(0, 1), padding_option="zero")  # 错误
tl.store(c_block_ptr, result, boundary_check=(0, 1))  # 正确

这是逻辑上的必然：读取时越界可以补 0，但写入时越界是非法的。Triton 会自动屏蔽掉越界的写入操作（通过 boundary_check）。

4.5 关于 order 参数的深入理解

order 参数应该按照 stride 从小到大（即变化最快到最慢）的顺序排列维度。

对于 Row-Major（行优先）的矩阵：

• 列索引（第 1 维）变化最快，stride = 1
• 行索引（第 0 维）变化最慢，stride = N

因此 order=(1, 0)，把变化最快的维放在前面。Triton 会利用这个信息来优化数据搬运（如 Swizzling 以避免 Bank Conflict），最大化 L2 Cache 的命中率。

note

Triton 如何自动优化内存访问？

order 参数不仅影响代码正确性，还直接影响性能。

当你指定 order=(1, 0) 时，Triton 编译器知道数据是列连续的。在从 DRAM 搬运数据到 SRAM 时，它会：

1. 按照连续维度优先加载数据（提高内存吞吐）
2. 进行 Swizzling 优化：重新排列数据在 Shared Memory 中的布局，避免 Bank Conflict
3. 生成向量化加载指令（如 ld.global.nc.f32.v4，一次加载 4 个 float）

如果 order 设置错误，不仅访问模式会低效，编译器也无法进行这些优化。所以在使用 Block Pointer 时，正确设置 order 非常关键。

4.6 什么时候使用 Block Pointer

场景	推荐方式
简单的 1D/2D 操作	手动计算（更直观）
复杂的多维张量（3D+）	Block Pointer（更简洁）
快速原型开发	Block Pointer

Block Pointer 是 Triton 的高级特性，在处理复杂张量操作时非常有用。

五、课后练习

请打开 homework.ipynb 完成以下练习，巩固内存管理知识：

• 练习 1：实现优化的 2D 卷积（3×3 box filter），学习如何加载带 padding 的数据块
• 练习 2：实现带 cache hints 的矩阵乘法，体会 Block Pointer 在 2D 索引中的使用

每个练习都包含了测试函数和思考题，完成练习后你将对 Triton 的内存管理有更深入的理解。

六、总结

完成本节学习后，你应该理解了 stride 概念，能处理 2D/多维张量的地址计算。掌握了 Triton 的 broadcast 机制（[:, None] 和 [None, :]），也理解了内存连续性对性能的影响。在编程技能方面，你能够实现 2D/多维操作的 Triton kernel，可以使用 cache_modifier 和 eviction_policy 优化访存，还能通过数据复用减少内存访问次数。同时，你也了解了 tl.make_block_ptr 这个高级工具的使用场景。

从思维转换的角度来看，CUDA 的思维方式是"这个线程处理第 (row, col) 个元素"，而 Triton 的思维方式转变为"这个 Program 处理第 [rows...][cols...] 批元素"。在边界检查上，CUDA 用 if (row < M && col < N)，而 Triton 用 mask = (rows[:, None] < M) & (cols[None, :] < N) 进行向量化检查。在数据管理方面，CUDA 需要手动管理 Shared Memory 和同步，而 Triton 只需加载更大的块、使用切片操作，编译器会自动优化。

参考资料

1. Triton Tutorial 04: Matrix Multiplication
2. Triton Tutorial 05: Softmax
